真空隔膜阀

手动真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。真空隔膜阀适用的工作介质为空气及非腐蚀性气体。

参数

在线咨询

手动真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
真空隔膜阀适用的工作介质为空气及非腐蚀性气体。

性能参数：

适用范围(Pa)	1.3x10-4
阀门漏率(Pa.L/S)	≤1.3x10-4
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
安装位置	任意

主要材料：

阀体、阀板、阀杆：不锈钢

隔膜：硅橡胶、氟橡胶

手动真空隔膜阀

手动真空隔膜阀

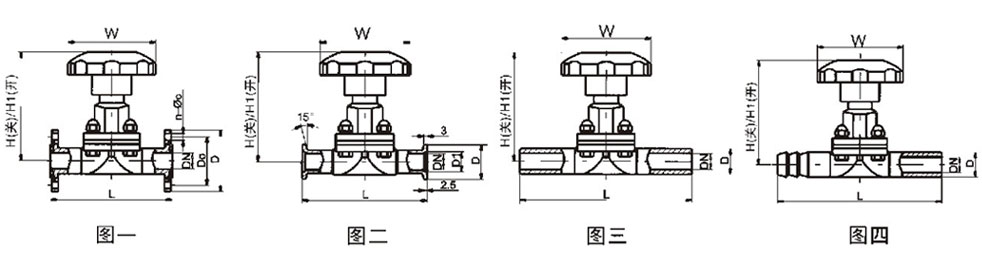

活套法兰（GB6070）连接尺寸：

型号	通径(DN)	Do	D	L	n-ΦC
GM-10F	10	40	55	75	4-Φ6.6
GM-16F	16	45	60	108	4-Φ6.6
GM-20F	20	50	65	118	4-Φ6.6
GM-25F	25	55	70	120	4-Φ6.6
GM-32F	32	70	90	146	4-Φ9
GM-40F	40	80	100	150	4-Φ9

快卸法兰（GB4982）连接尺寸：

型号	通径(DN)	Do	D	W	L
GM-10KF	10	12.2	30	65	75
GM-16KF	16	17.2	30	80	108
GM-20KF	20	26	40	80	118
GM-25KF	25	26.2	40	80	120
GM-32KF	32	34.2	55	80	146
GM-40KF	40	41.2	55	120	150

I型焊接连接尺寸：

型号	通径(DN)	D	D	H/H1	L
GM-10H	10	17	65	89/99	75
GM-25H	25	32	80	110/123	120
GM-40H	40	45	120	139/159	150
GM-50H	50	57	120	159/186	180

II型焊接连接尺寸：

型号	通径(DN)	D	D	H/H1	L
GM-10H	10	17	65	89/99	75
GM-25H	25	32	80	110/123	120
GM-40H	40	45	120	139/159	150
GM-50H	50	57	120	159/186	180
