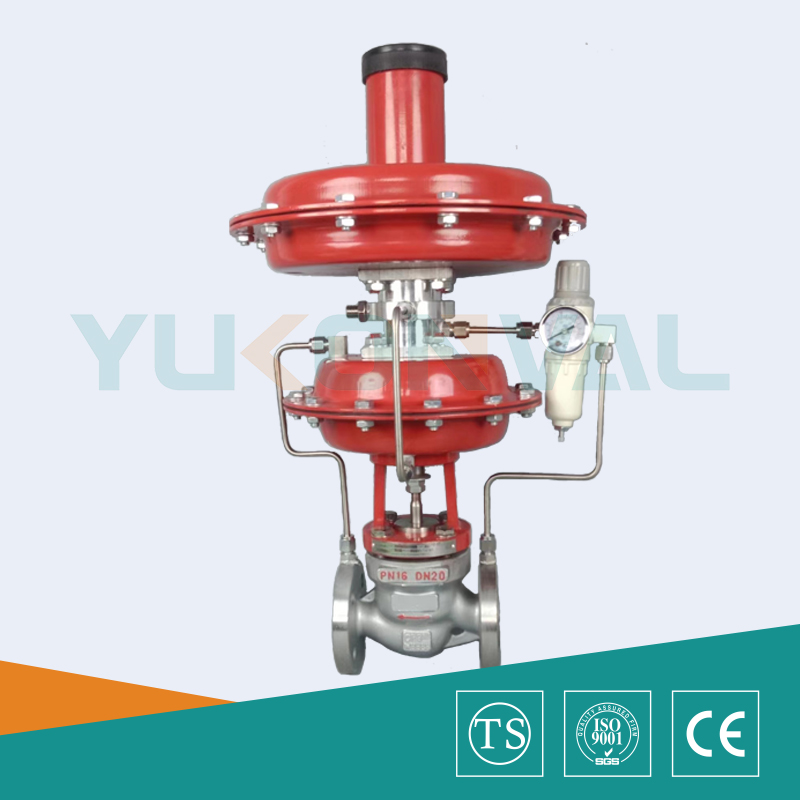

ZZYVP氮封装置

ZZYVP自力式氮封阀主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封阀由供氮阀及自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

参数

在线咨询

一、自力式氮封阀产品概述

二、自力式氮封阀产品特点

（1）无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。
（2）氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。
（3）压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。
（4）采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。
（5）供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。
（6）为确保储罐的安全，需在罐顶设置呼吸阀。
（7）呼吸阀公起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。

三、自力式氮封阀主要技术参数

公称通径(mm)	20			25	40		50	80		100	150
阀座直径(mm)	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
压力调节范围	0.5～70 20～120 60～400 300～700 500～1000 KPa
公称压力PN	1.0、1.6 MPa
被调介质温度	80、200 ℃
流量特性	快开型
调节精度	≤5%
允许压降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效面积(C㎡)	200				280			400
允许泄漏量	符合ANSIB16.104—1976 IV级
阀盖形式	标准型 (整体式)
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式	单座型阀芯
流量特性	直线性
