衬氟阀系列

衬氟电动球阀
衬氟电动球阀

衬氟电动球阀

电动衬氟球阀 电动衬氟球阀是由衬氟球阀和角行程电动执行机构组成。电动衬氟球阀阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

参数

在线咨询

电动衬氟球阀 产品概述

    电动衬氟球阀是由衬氟球阀和角行程电动执行机构组成。电动衬氟球阀阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

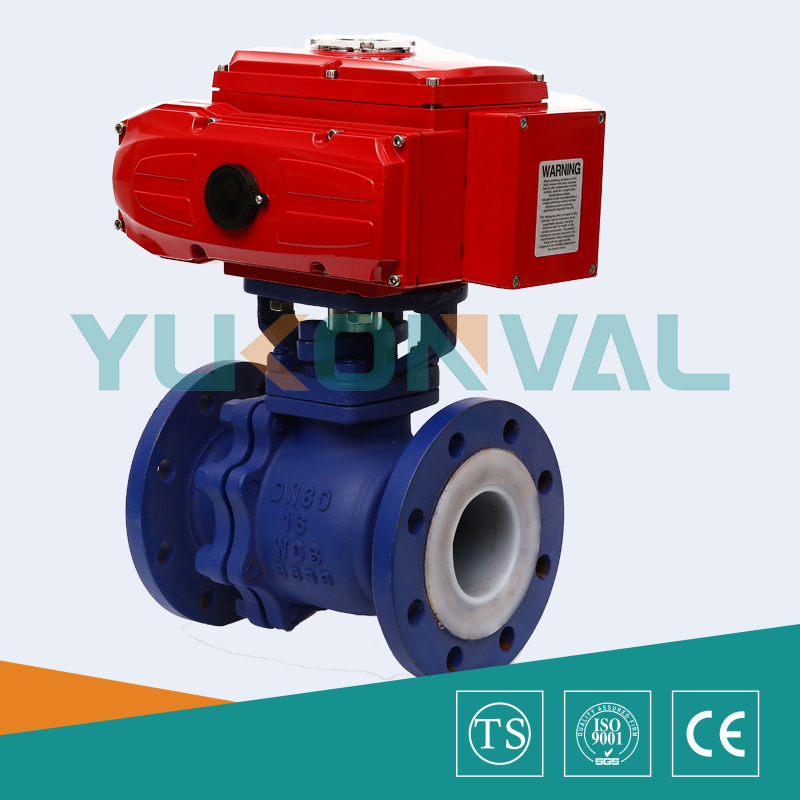

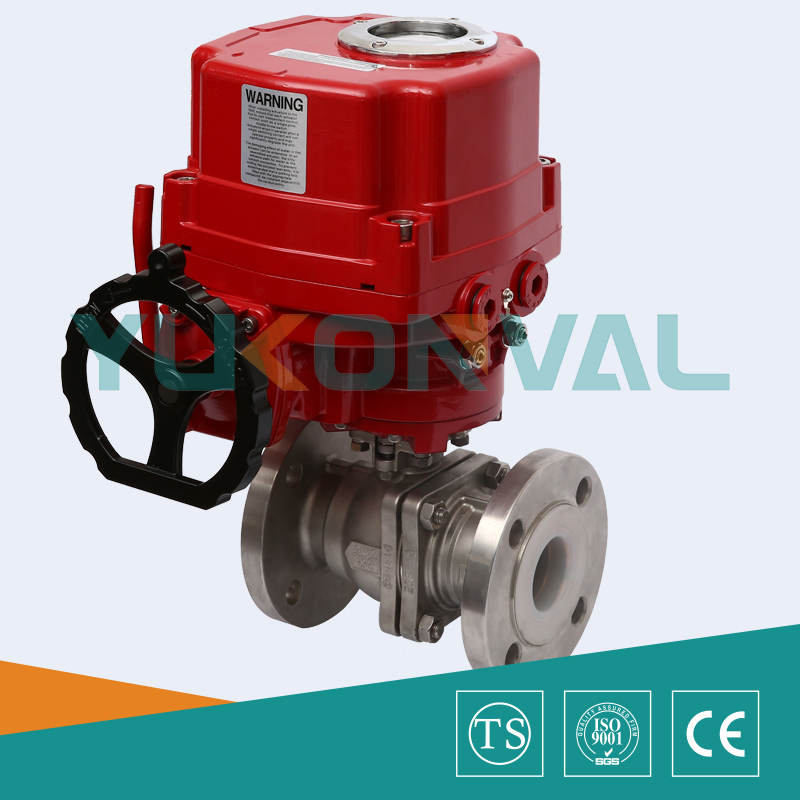

电动衬氟球阀(OV-TORK调节型执行器)电动防爆衬氟球阀(BV-TORK执行器)

电动衬氟球阀 主要技术参数及性能指标

公称通径(mm)1520253240506580100125150200250300
公称压力(MPa)PN1.0、1.6MPa
泄漏量软密封:零泄漏
阀体形式两段式阀体(浮动球体)两段式阀体(固定球体)
阀芯形式“O”型球形阀芯
密封填料聚四氟乙烯(PTFE)
连接形式法兰
可调范围DN15-65DN80-300
250:1350:1
基本误差±1%
死区≤1%
回差≤1%
适用温度密封面
PTFE≤180℃
配置执行机构可配PSQ、BV-TORK、361RS、OV-TORK等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动衬氟球阀 执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型3610R系列执行器参数引进型BV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~1500N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°0~90°、0°~270°可选
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间15秒/30秒/60秒10秒/15秒/30秒18S~112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30°~60°-30°~60°-20℃~+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能
采用优质的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

电动衬氟球阀 主要零件材料

零件名称材料
阀体、阀盖WCB+F46304(CF8)+F46316(CF8M)+F46316L(CF3M)+F46
球体2Cr13+氮化处理+46304+46316+46316L+46
阀杆2Cr13+46304+46316+46316L+46
阀座密封圈PTFE、碳素纤维+PTFE
密封填料V型聚四氟乙烯填料

电动衬氟球阀 设计规范

设计与制造GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验JB/T 9092、API 598、GB/T13927

电动衬氟球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
