气动薄膜衬氟调节阀

参数

在线咨询

气动衬氟调节阀产品概述

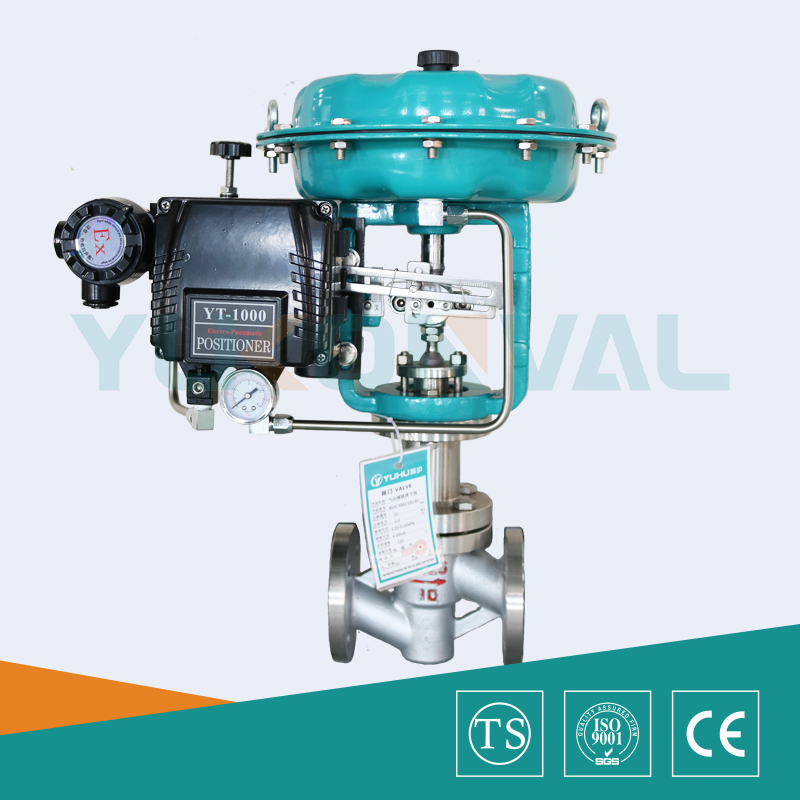

　　气动衬氟调节阀是由多弹簧气动薄膜执行机构、直通单座衬氟调节阀阀体、空气过滤减压阀以及电气阀门定位器等元件组成。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。衬四氟气动调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而衬四氟气动调节阀广泛适用于化工、冶金、医药等行业中。该产品主要特点：
（1）耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。
（2）密封性能好：采用聚四氟乙烯波纹管和填料双重密封。
（3）泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。
（4）调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。

气动衬氟调节阀技术参数

公称通径(DN)	20	25	32	40	50	65	80	100	150
阀座直径(dn)	20	25	32	40	50	65	80	100	150
额定流量系数(KV)	5.0	8	12	20	32	50	70	100	240
允许压差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公称压力(MPa)	1.6、2.5、4.0、6.4
额定行程(mm)	16			25		40			60
配用执行器型号	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45
阀芯形式	单座柱塞式衬氟阀芯
流量特性	快开特性

气动衬氟调节阀执行机构

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

气动衬氟调节阀性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

气动衬氟调节阀零件材料

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	304衬F46
阀杆	304衬F46
导向套	304衬F46
波纹管	不锈钢+F46

气动衬氟调节阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
