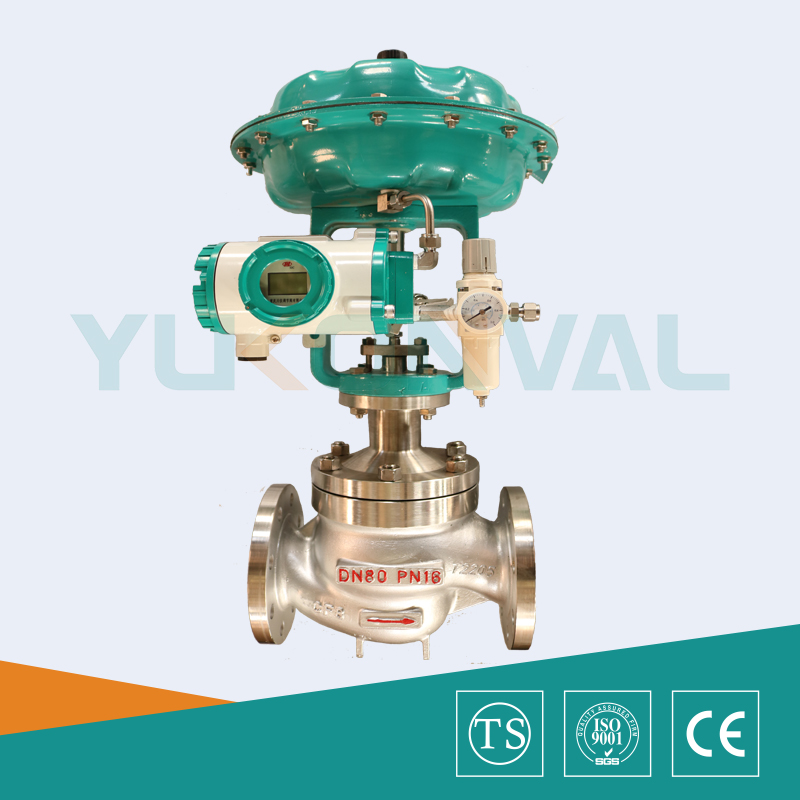

气动薄膜套筒调节阀是由多弹簧气动薄膜执行机构和套筒调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。套筒调节阀阀体流道呈S流线型,气动薄膜套筒调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确、维护方便等优点,可用于苛刻的工作条件。气动薄膜套筒调节阀特别适用于泄露量要求不高、阀前后压差较大的场合。

参数

在线咨询

气动薄膜套筒调节阀产品概述

      气动薄膜套筒调节阀是由多弹簧气动薄膜执行机构和套筒调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。套筒调节阀阀体流道呈S流线型,气动薄膜套筒调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确、维护方便等优点,可用于苛刻的工作条件。气动薄膜套筒调节阀特别适用于泄露量要求不高、阀前后压差较大的场合。气动套筒调节阀主要特点如下: (1)采用平衡型双密封阀芯,不平衡力下,允许压差大,操作稳定。 (2)阀芯导向面大,可改善由涡流和冲击引起的振荡。 (3)比普通的单、双座调节阀噪声降低10dB左右。 (4)结构简单,装拆维修方便。

气动薄膜套筒调节阀技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

直线

10

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

等百分

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公称压力(MPa)

1.6、2.5、4.0、6.4、10.0

额定行程(mm)

16

25

40

60

100

配用执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

阀盖形式

标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

平衡式阀芯(套筒导向)

流量特性

直线性、等百分比

气动薄膜套筒调节阀执行机构

配置执行器类别

ZHA/B多弹簧簿膜执行机构

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积(cm2)

350

350

560

900

1400

行程(mm)

10、16

24

40

40、60

100

弹簧范围(KPa)

20~100(标准)、20-60、60-100、40-200、80-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140~400KPa

气源接口

RC1/4"

环境温度

-30~+70℃

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

气动薄膜套筒调节阀性能指标

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

3.0

1.0

死区%

3.0

0.4

始终点偏差%

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

30:1

气动薄膜套筒调节阀零件材料

序号

零件名称

零件材料

1

阀体

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

2

垫片

PTFE、金属石墨缠绕垫片

3

套筒

304

304

316

316L

4

阀芯

304

304

316

316L

5

中垫

PTFE、金属石墨缠绕垫片

6

阀盖

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

7

阀杆

304

304

316

316L

8

填料

PTFE、柔性石墨

9

压盖

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

气动薄膜套筒调节阀产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
