气动保温球阀
气动保温球阀

气动保温球阀

气动保温球阀具有良好的保温保冷特性,且夹套保温气动球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。气动保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

参数

在线咨询

气动保温球阀 产品概述

       气动保温球阀具有良好的保温保冷特性,且夹套保温气动球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。气动保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

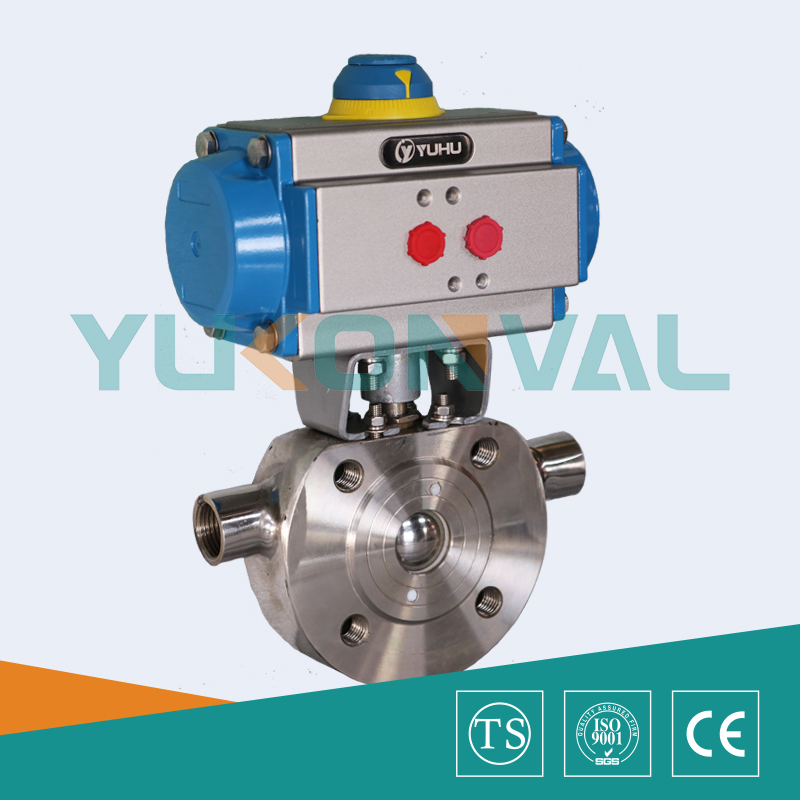

气动保温球阀气动对夹保温球阀(超薄型)

气动衬氟球阀 技术参数

公称通径DN(mm)1520253240506580100125150200
额定流量系数KV213872112170273384512940145222223589
公称压力(MPa)PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
阀体形式法兰式:分体式铸造球阀;对夹式:整体式铸造阀体
连接形式法兰式、对夹式
阀芯形式"O"型球形阀芯
泄露量Q按GB/T4213-92,小于额定KV0.01% (软密封:零泄露)
基本误差带定位器:小于全行程的±2%
回差带定位器:小于全行程的±2%
可调范围250:1350:1
配置执行机构GT、AT、ST系列单双作用气动执行器
控制方式开关两位控制、4~20mA模拟量信号控制

气动保温球阀 执行器参数

执行器型号GT、AT、AR、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动保温球阀 设计标准

设计标准ASME B 16.34 GB/T12224
结构长度ASME B 16.10 GB/T12221
连接法兰ASME B 16.5、JB/T 79
试验和检验JB/T9092 API 598
适用介质重油、胶类等易凝固介质

气动保温球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
