电动法兰球阀

Q941电动法兰球阀是由电动执行机构与球阀两部分组成，球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的通过球阀阀体；电动法兰球阀只需要旋转90°即可全关全开；电动法兰球阀适用于两位切断、调节的场合。根据用途分为两大类：电动O型切断球阀和电动O型调节球阀，根据密封形式可分为：电动软密封球阀和电动硬密封球阀两类。软密封球阀主要适用于温度低于250度以内的介质。硬密封球阀主要适用于250度以上的介质。电动法兰球阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。电动法兰球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高，球阀与执行器采用直连方式，内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及220VAC电源即可控制运转。电动法兰球阀具有连线简单、结构紧凑、动作稳定可靠等优点。电动法兰球阀,Q941F/H电动O型切断球阀,电动球阀是一种重要的电动阀门类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。电动法兰球阀,Q941F/H电动O型切断球阀,电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

参数

在线咨询

电动法兰球阀产品概述

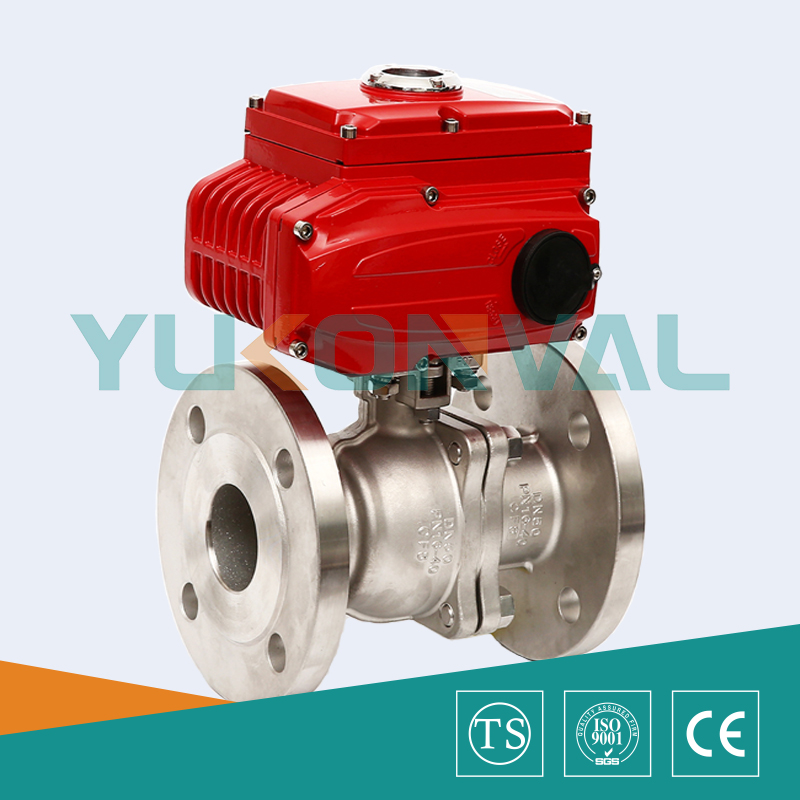

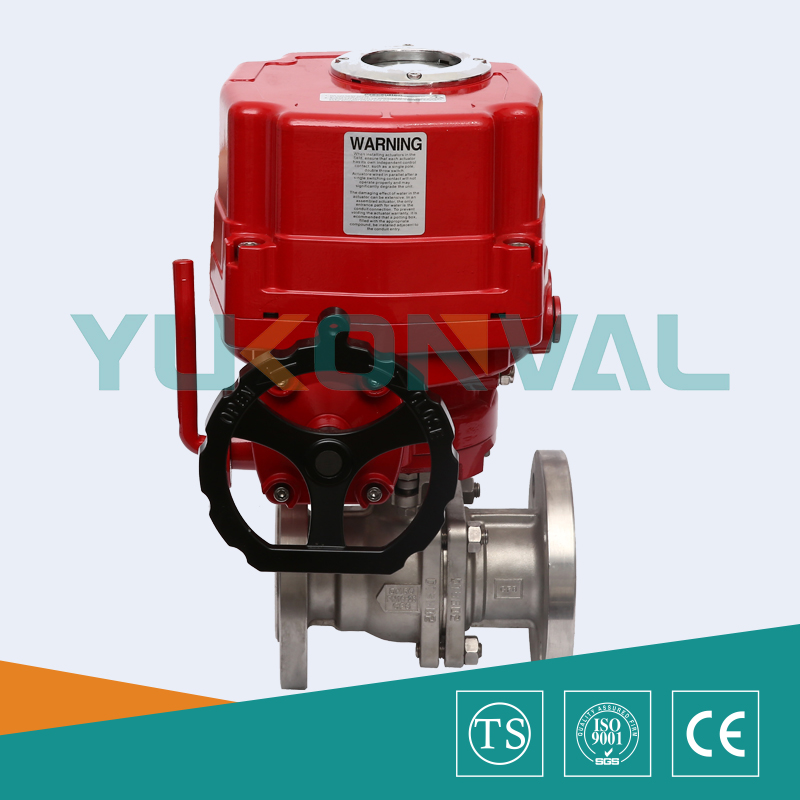

电动法兰球阀（配OV-TORK执行器）	电动法兰球阀（配BHV-TORK执行器）

电动法兰球阀产品特点

（1）流体阻力小、球阀是阀类中流体阻力更小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

电动法兰球阀主要技术参数

公称通径DN(mm)

100

125

150

200

额定流量系数KV

112

170

273

384

512

940

1452

2222

3589

公称压力(MPa)

PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允许压差(MPa)

≤公称压力

阀体形式

两段式铸造球阀

连接形式

法兰式、焊接式、螺纹式

阀芯形式

"O"型球形阀芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

流量特性

近似快开型

动作范围

0～90°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250：1

350：1

配置执行机构

可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

电动法兰球阀执行器技术参数

执行器类别	引进型OV-TORK系列执行器参数	引进型3610R系列执行器参数	引进型BHV-TORK系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有较强防腐功能
采用优质的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

电动法兰球阀主要零件材料

零件名称	材料
阀体、阀盖	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

电动法兰球阀主要性能规范

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
试验压力	强度试验	1.5	2.4	3.75	6.0	9.60
	密封试验	1.1	1.76	2.75	4.4	7.04
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动法兰球阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
