电动内螺纹球阀
电动内螺纹球阀

电动内螺纹球阀

Q911电动内螺纹球阀是由电动执行机构与内螺纹球阀两部分组成,电动内螺纹球阀只需要旋转90°即可全关全开;电动内螺纹球阀适用于两位切断、调节的场合。根据用途分为两大类:电动O型切断球阀和电动O型调节球阀,根据密封形式可分为:电动软密封球阀和电动硬密封球阀两类。软密封球阀主要适用于温度低于250度以内的介质。硬密封球阀主要适用于250度以上的介质。电动法兰球阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。电动法兰球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高,球阀与执行器采用直连方式,内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及220VAC电源即可控制运转。电动法兰球阀具有连线简单、结构紧凑、动作稳定可靠等优点。电动内螺纹球阀,Q911F/H电动O型切断球阀,电动球阀是一种重要的电动阀门类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。电动内螺纹球阀,Q911F/H电动O型切断球阀,电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

参数

在线咨询

电动内螺纹球阀产品概述

Q911电动内螺纹球阀是由电动执行机构与内螺纹球阀两部分组成,电动内螺纹球阀只需要旋转90°即可全关全开;电动内螺纹球阀适用于两位切断、调节的场合。根据用途分为两大类:电动O型切断球阀和电动O型调节球阀,根据密封形式可分为:电动软密封球阀和电动硬密封球阀两类。软密封球阀主要适用于温度低于250度以内的介质。硬密封球阀主要适用于250度以上的介质。电动内螺纹球阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。电动内螺纹球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高,球阀与执行器采用直连方式,内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及220VAC电源即可控制运转。电动内螺纹球阀具有连线简单、结构紧凑、动作稳定可靠等优点。电动内螺纹球阀,Q911F/H电动O型切断球阀,电动球阀是一种重要的电动阀门类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。电动内螺纹球阀,Q911F/H电动O型切断球阀,电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

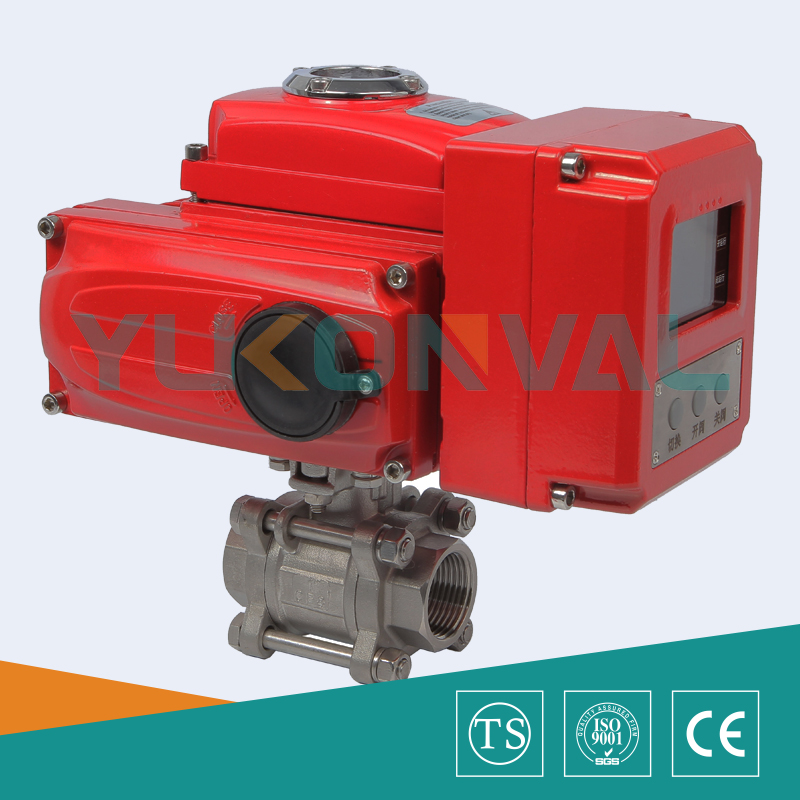

电动内螺纹球阀(配OV-TORK执行器)

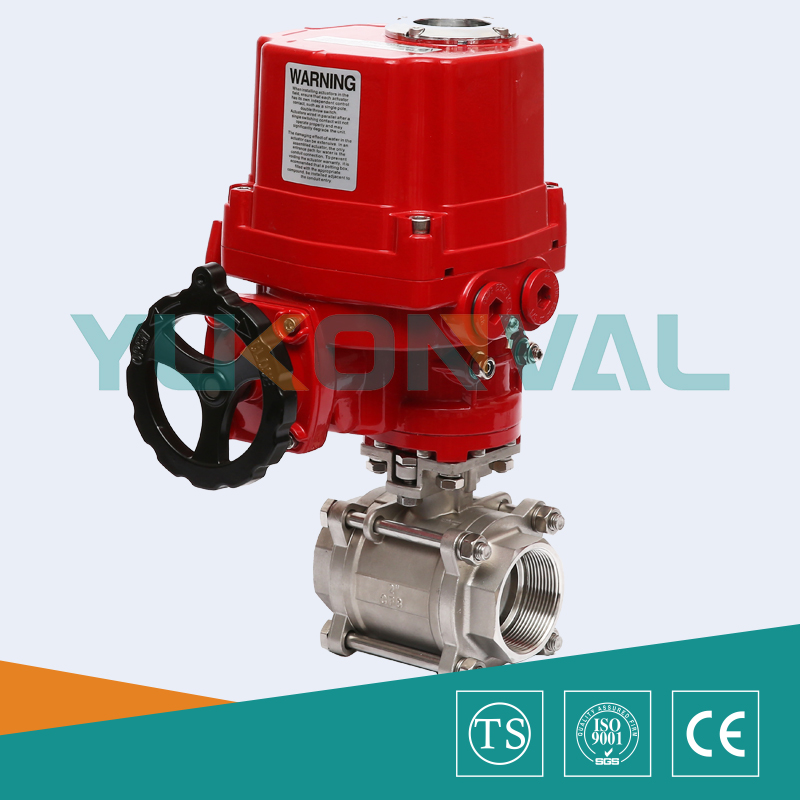

电动内螺纹球阀(配BHV-TORK执行器)

内螺纹电动球阀主要技术参数

公称通径DN(mm)

10

15

20

25

32

40

50

65

80

100

公称压力(MPa)

PN1.6、2.5、4.0、6.4 、10.0MPa

阀体形式

三片式精铸阀体、二片是精铸阀体

连接形式

螺纹式、焊接式

阀芯形式

"O"型球形阀芯

流量特性

近似快开型

动作范围

0~90°

泄露量Q

按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250:1

配置执行机构

可配HQ、OV-TORK等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

内螺纹电动球阀执行器技术参数

执行器类别

引进型OV-TORK系列执行器参数

引进型BHV-TORK系列执行器参数

电源电压

标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩

50N·M~2000N·M

50N·M~3000N·M

动作范围

0~90° 0~360°

0~90°、0°~270°可选

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

动作时间

15秒/30秒/60秒

18S~112S

保护装置

过热保护

内置过热保护、过载保护

环境温度

-30°~60°

-20℃~+70℃

手动操作

同附带手柄操作

机械离合机构,配手轮操作

机械限位

电气、机械二重限位

2个外部调整螺栓

防护等级

IP65

IP65、IP67、可定制IP68

防爆等级

无防爆

ExdⅡ BT4,ExdⅡ CT6

位置测量

可选装开关或电位计

电位计、比例控制单元

驱动电机

8W/E

鼠笼式异步电机

进线接口

PE1/2〞进线线锁

2个 PF 3/4”

壳体材料

铝合金

钢,铝合金,铝青铜,聚碳酸脂

外涂层

干粉,环氧聚酯,具有较强防腐功能

采用优质的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

内螺纹电动球阀主要零件材料

连接方式

内螺纹连接

对焊连接

零件名称

阀体阀盖

WCB

CF8(304)

CF8M(316)

WCB

CF8(304)

CF8M(316)

球体、阀杆

2Cr13

0Cr19Ni9

OCr17Ni12Mo2

2Cr13

0Cr19Ni9

OCr17Ni12Mo2

密封圈、填料

增强聚四氟乙烯、对位聚苯

适用工况

适用介质

水、蒸汽
、油品等

硝酸等腐
蚀性介质

醋酸等腐
蚀介质

水、蒸汽
、油品等

硝酸等腐
蚀性介质

醋酸等腐蚀介质

适用温度

-29~180°C(增强聚四氟乙烯)、-29~300°C(对位聚苯)

内螺纹电动球阀产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
