气动塑料球阀
气动塑料球阀

气动塑料球阀

气动塑料球阀是由高灵敏度气动活塞式执行器及UPVC塑料球阀组成。气动塑料球阀、upvc气动球阀适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强。气动塑料球阀、upvc气动球阀被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。 (1)外型结构紧凑美观。 (2)本体重量轻容易安装。 (3)材质卫生无毒。 (4)耐腐蚀性强,应用范围广。 (5)耐磨损、容易拆卸,维护简单易行。

参数

在线咨询

气动塑料球阀 产品概述

      气动塑料球阀是由高灵敏度气动活塞式执行器及UPVC塑料球阀组成。气动塑料球阀、upvc气动球阀适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强。气动塑料球阀、upvc气动球阀被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。
(1)外型结构紧凑美观。
(2)本体重量轻容易安装。
(3)材质卫生无毒。
(4)耐腐蚀性强,应用范围广。
(5)耐磨损、容易拆卸,维护简单易行。

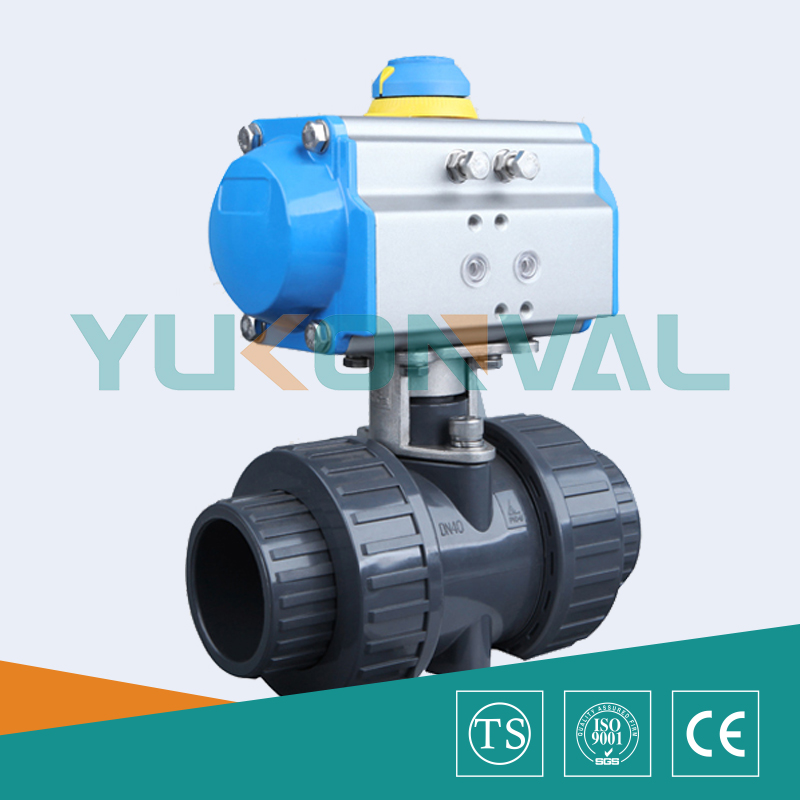

气动塑料球阀(UPVC)

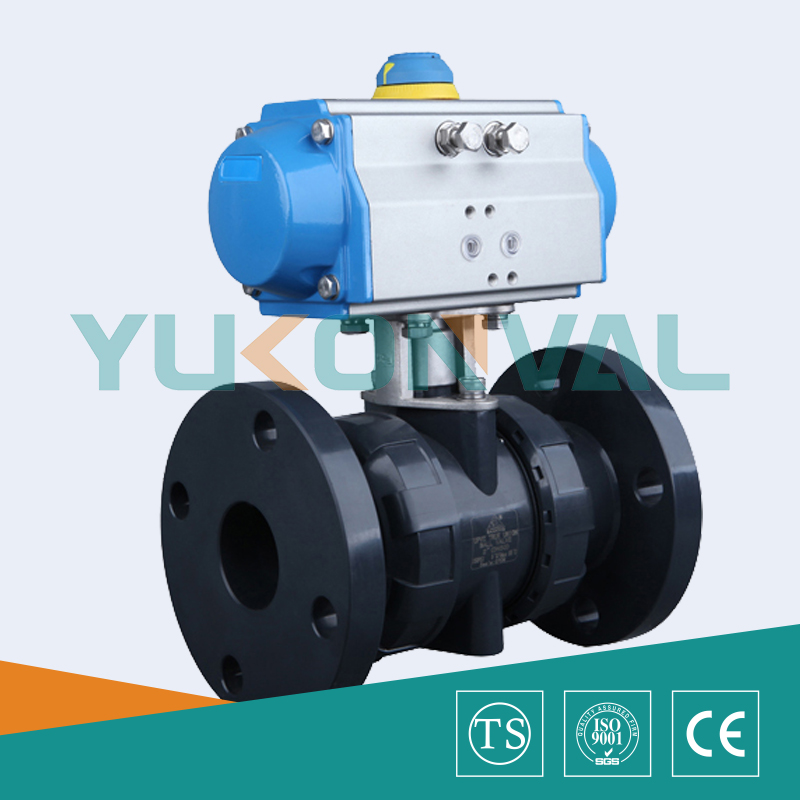

气动塑料法兰球阀(UPVC)

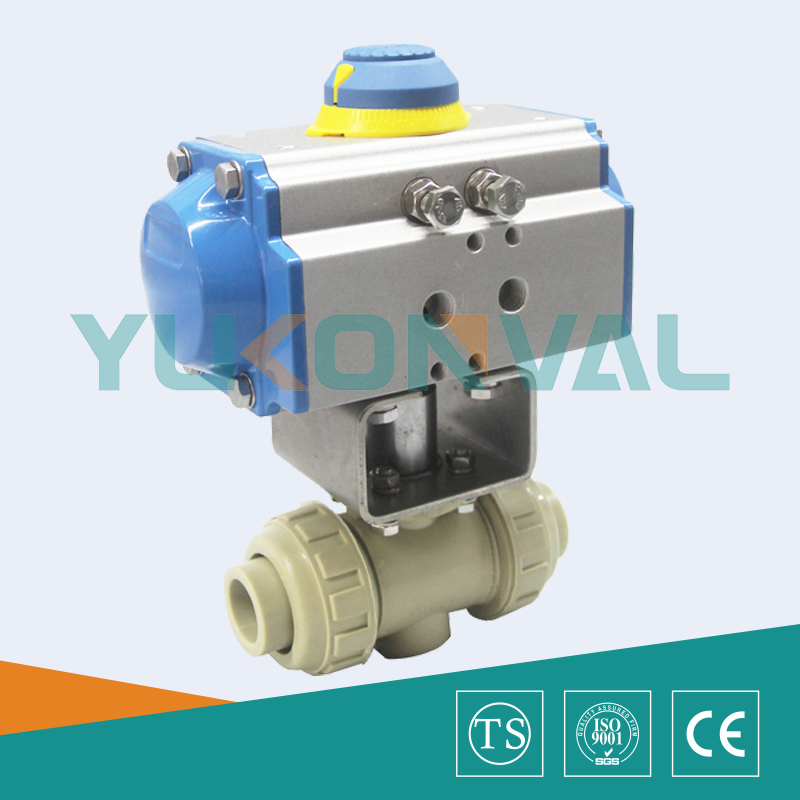

气动塑料球阀(PPH)

气动塑料球阀(承插焊)

气动塑料球阀 技术参数

公称通径DN(mm)1520253240506580100
公称压力(MPa)PN1.0-1.6MPa
连接方式法兰、螺纹、由令
阀体结构一体、三通L、三通T
阀体材质UPVC、CPVC、PP
阀芯材质UPVC、CPVC、PP
密封材质PTFE
适用温度0~+60℃
适用介质PVC兼容的食品工业化学溶剂
配置执行机构GT、AT、ST系列单双作用气动执行器
控制方式开关两位控制、4~20mA模拟量信号控制

气动塑料球阀 执行器参数

执行器型号GT、AT、AR、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

气动塑料球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
