内螺纹气动球阀(丝扣气动球阀)分为整体式、两片式及三片式气动球阀。阀体铸造采用先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹气动球阀及气动焊接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质。内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

参数

在线咨询
内螺纹气动球阀 产品概述

      内螺纹气动球阀(丝扣气动球阀)分为整体式、两片式及三片式气动球阀。阀体铸造采用先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹气动球阀及气动焊接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质。内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

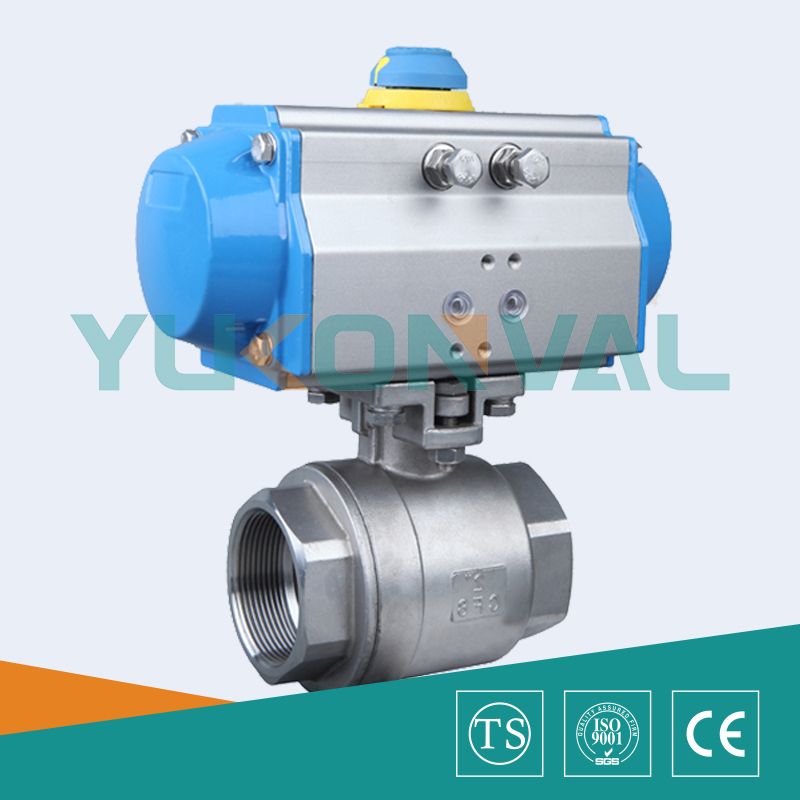

两片式气动内螺纹球阀

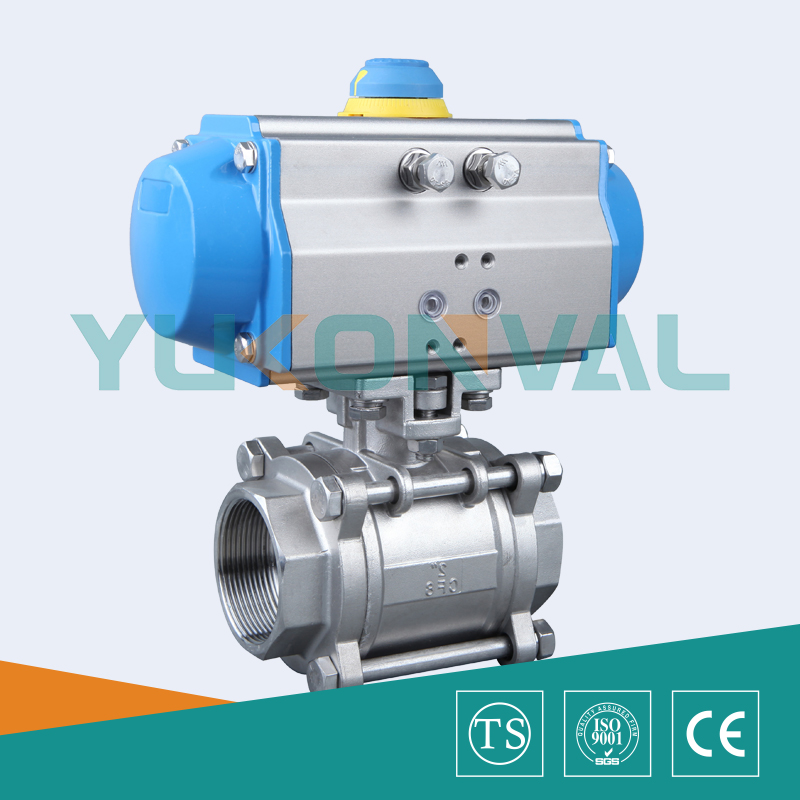

三片式气动内螺纹球阀

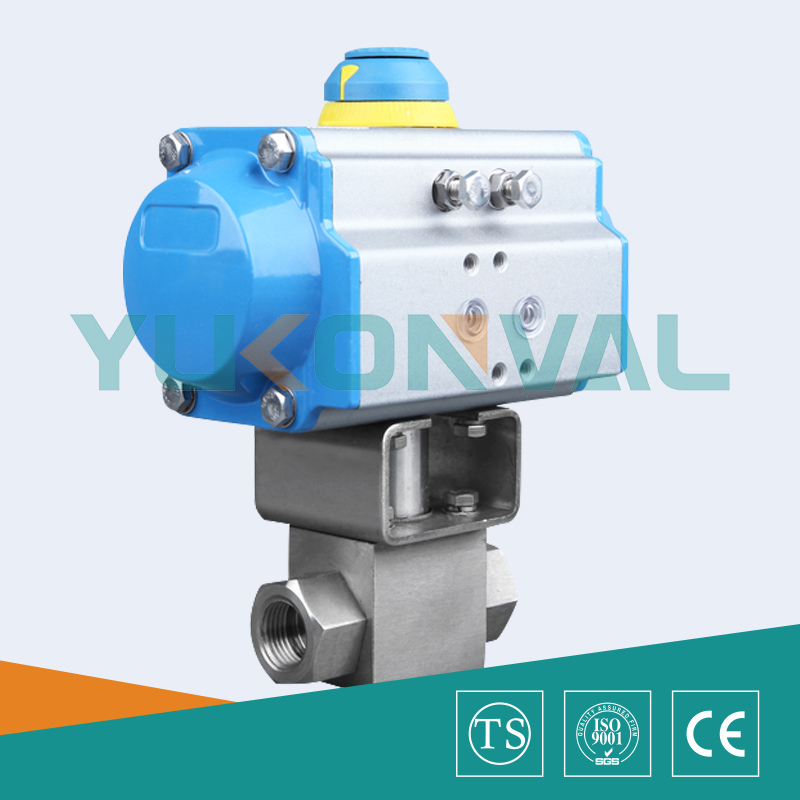

高压气动内螺纹球阀

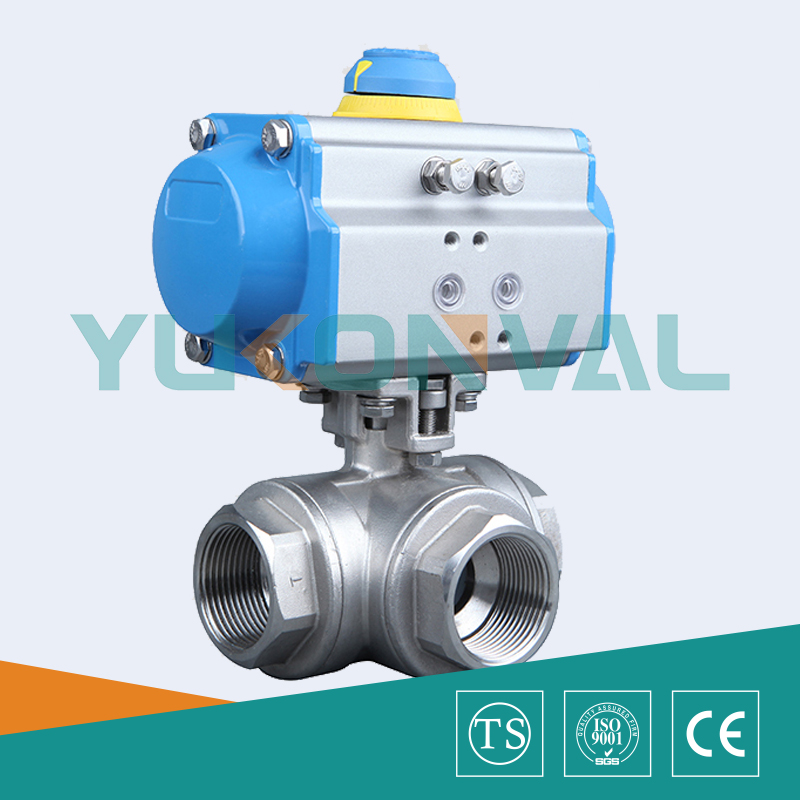

气动三通内螺纹球阀


内螺纹气动球阀 技术参数

公称通径DN(mm)101520253240506580100
公称压力(MPa)PN1.6、2.5、4.0、6.4 MPa
阀体形式三片式精铸阀体、二片是精铸阀体
连接形式螺纹式、焊接式
阀芯形式"O"型球形阀芯
密封填料PTFE、柔性石墨
流量特性近似快开型
动作范围0~90°
泄露量Q按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差带定位器:小于全行程的±2%
死区带定位器:小于全行程的2%
可调范围250:1
配置执行机构GT、AT、AR、AW系列单双作用气动执行器
控制方式开关两位控制、4-20mA模拟量控制

内螺纹气动球阀 执行器参数

执行器型号GT、AT、AR、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

内螺纹气动球阀 零件材料

零件名称材料名称
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
密封圈增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质水、气体、蒸汽、油品等硝酸等腐蚀性介质醋酸等腐蚀介质尿素等腐蚀性介质

内螺纹气动球阀 性能规范

公称通径DN(mm)DN15-300
公称压力PN(MPa)1.01.62.54.06.4
试验压力强度试验1.52.43.756.09.60
密封试验1.11.762.754.47.04
低压气密试验0.5~0.7
适用介质水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

内螺纹气动球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
