电动保温球阀
电动保温球阀

电动保温球阀

电动保温球阀是采用高精度电动执行机构与直通式夹套保温球阀组成,其具有良好的保温保冷特性,且电动保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。电动执行器采用一体化结构,内置伺服系统,无须另配伺服放大器,可输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。保温夹套电动球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构,因而保温夹套电动球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

参数

在线咨询

电动保温球阀 产品概述

      电动保温球阀是采用高精度电动执行机构与直通式夹套保温球阀组成,其具有良好的保温保冷特性,且电动保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。电动执行器采用一体化结构,内置伺服系统,无须另配伺服放大器,可输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。保温夹套电动球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构,因而保温夹套电动球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

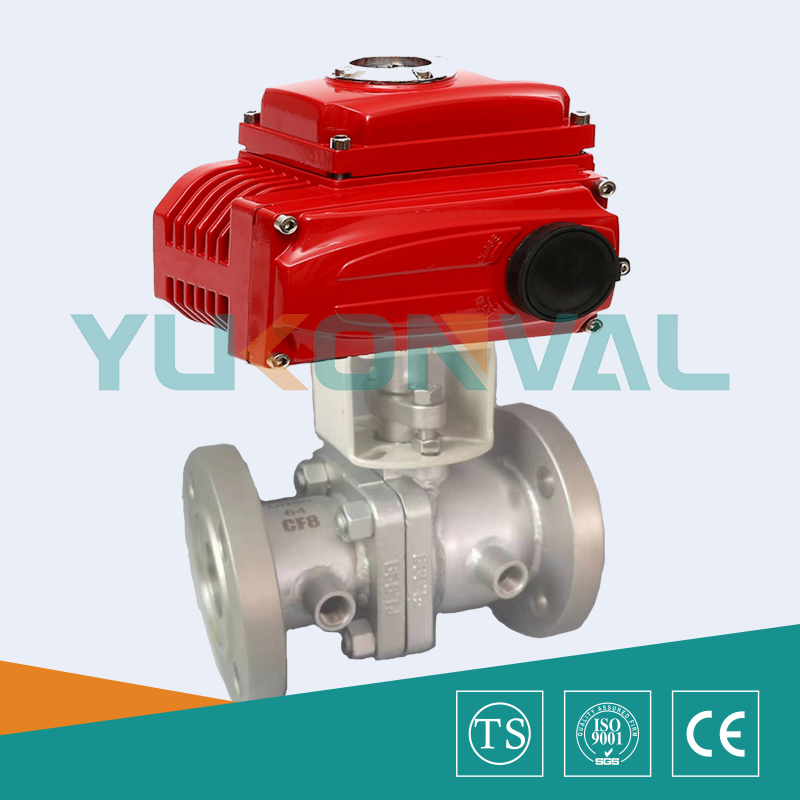

电动保温球阀(配OV-TORK执行器)电动保温球阀(配OV-TORK执行器)



电动保温球阀 主要技术参数

公称通径DN(mm)1520253240506580100125150200
额定流量系数KV213872112170273384512940145222223589
公称压力(MPa)PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
阀体形式法兰式:分体式铸造球阀;对夹式:整体式铸造阀体
连接形式法兰式、对夹式
阀芯形式"O"型球形阀芯
泄露量Q按GB/T4213-92,小于额定KV0.01% (软密封:零泄露)
基本误差±1%
回差±1%
死区≤1%(可调)
可调范围250:1350:1
配置执行机构可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动保温球阀 执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型3610R系列执行器参数引进型BV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~1500N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°0~90°、0°~270°可选
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间15秒/30秒/60秒10秒/15秒/30秒18S~112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30°~60°-30°~60°-20℃~+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能
采用优质的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

电动保温球阀 主要零件材料

零件名称材料
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
密封填料V型聚四氟乙烯填料、柔性石墨、金属石墨缠绕垫
阀座密封圈

PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

电动保温球阀 主要设计标准

设计标准ASME B 16.34 GB/T12224
结构长度ASME B 16.10 GB/T12221
连接法兰ASME B 16.5、JB/T 79
试验和检验JB/T9092 API 598
适用介质重油、胶类等易凝固介质

电动保温球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
