电动防爆球阀/防爆电动球阀
电动防爆球阀/防爆电动球阀

电动防爆球阀/防爆电动球阀

电动防爆球阀有角行程防爆电动执行器及球阀球体组成,是由电子式角行程电动执行机构3610R或BHQ系列与球阀调节机构组成。电动防爆球阀具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,防爆型电动球阀广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动防爆球阀防爆等级为ExdⅡBT4、防护等级为IP67、可带现场控制装置。防爆型电动球阀主要特点为:不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

参数

在线咨询

电动防爆球阀 产品概述

      电动防爆球阀有角行程防爆电动执行器及球阀球体组成,是由电子式角行程电动执行机构3610R或BHQ系列与球阀调节机构组成。电动防爆球阀具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,防爆型电动球阀广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动防爆球阀防爆等级为ExdⅡBT4、防护等级为IP67、可带现场控制装置。防爆型电动球阀主要特点为:不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

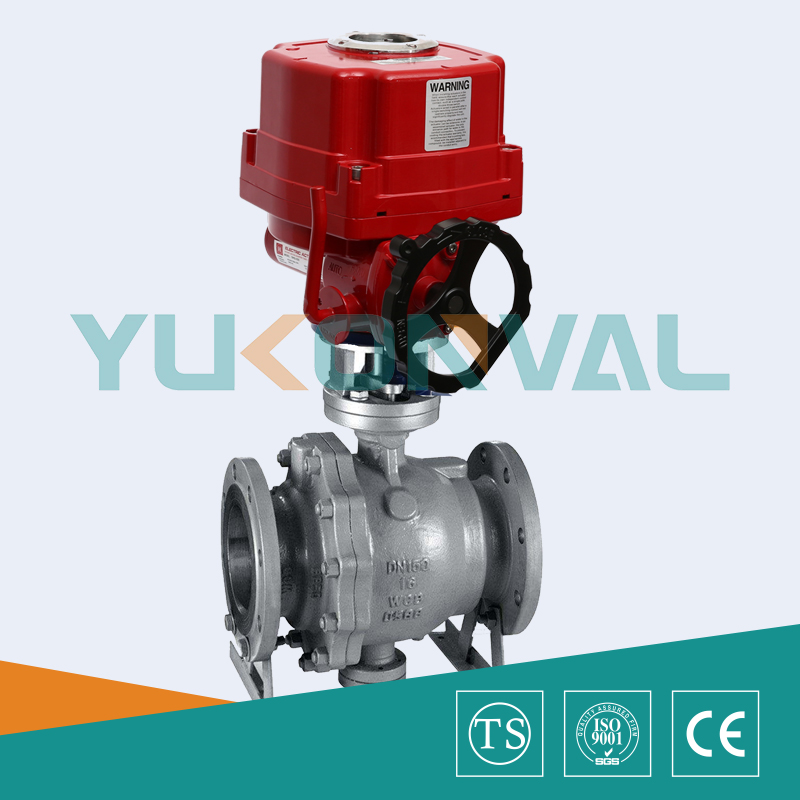

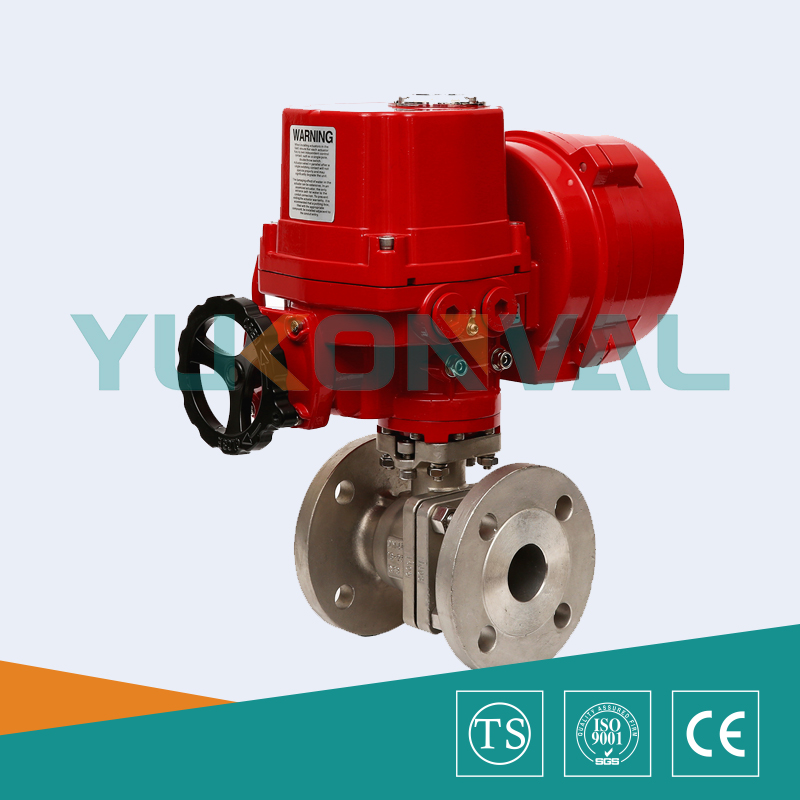

电动防爆调节球阀(配BHV-TORK执行器)电动防爆切断球阀(配BHV-TORK执行器)

电动防爆球阀 主要技术参数及性能

公称通径(mm)1520253240506580100125150200250300
流量系数Kv21387211217027338451294014522222358951287359
公称压力(MPa)PN1.6、2.5、4.0、6.4MPa
泄漏量软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式两段式阀体(浮动球体)两段式阀体(固定球体)
阀芯形式“O”型球形阀芯
密封填料聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式法兰、焊接、螺纹
流量特性近似快开特性
可调范围DN15-65DN80-300
250:1350:1
基本误差±1%
死区≤1%
回差≤1%
适用温度密封面
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构可配HQ、361R等系列角行程防爆电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动防爆球阀 执行器技术参数

执行器类别引进型3610R系列执行器参数引进型BHV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~1500N·M50N·M~3000N·M
动作范围0~90°0~90°、0°~270°可选
动作时间10秒/15秒/30秒18S~112S
保护装置过热保护、过载保护内置过热保护、过载保护
环境温度-20℃~+70℃
手动操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位2个外部调整螺栓
防护等级IP65、IP67IP65、IP67、可定制IP68
防爆等级ExdⅡ BT4ExdⅡ BT4、ExdⅡ CT6
位置测量比例控制单元电位计、比例控制单元
驱动电机AC可逆电机鼠笼式异步电机
进线接口2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能

电动防爆球阀 主要零件材料

零件名称材料名称
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
密封圈聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质水、气体、蒸汽、油品等硝酸等腐蚀性介质醋酸等腐蚀介质尿素等腐蚀性介质

电动防爆球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、防爆等级等参数。
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
