球阀系列

电动放料球阀
电动放料球阀

电动放料球阀

电动放料阀是一种特殊结构的放料球阀,用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,从而达到启闭通道的目的。阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能良好。电动放料球阀主要应用于精细化工、制药、化工行业,也可用于细软颗粒介质输送。采用PPL密封材料后,更为耐磨,是真空放料的更理想产品。

参数

在线咨询

电动放料球阀 产品概述

      电动放料阀是一种特殊结构的放料球阀,用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,从而达到启闭通道的目的。阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能良好。电动放料球阀主要应用于精细化工、制药、化工行业,也可用于细软颗粒介质输送。采用PPL密封材料后,更为耐磨,是真空放料的更理想产品。

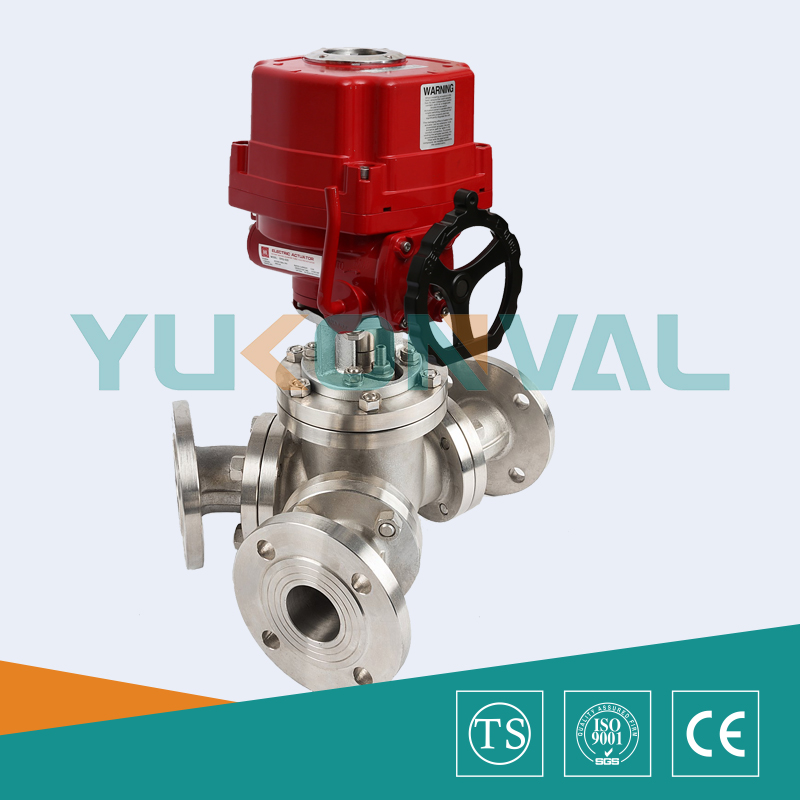

电动放料球阀(OV-TORK执行器)电动防爆三通放料球阀(BV-TORK执行器)

电动放料球阀 零件材料

阀体形式整体式精铸阀体
公称通径DN25~100mm
公称压力PN1.0、1.6MPa
连接形式法兰式、卡箍式 、螺纹式
适用温度-20℃~150℃
阀盖形式一体式
压盖型式压盖压紧式
阀芯形式O型球体阀芯
流量特性近似快开型

电动放料球阀 执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型BHV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°、0°~270°可选
动作时间15秒/30秒/60秒18S~112S
保护装置过热保护内置过热保护、过载保护
环境温度-30°~60°-20℃~+70℃
手动操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计电位计、比例控制单元
驱动电机8W/E鼠笼式异步电机
进线接口PE1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能

电动放料球阀 主要零件材料

零件名称材料
阀体、阀盖WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈PTFE、碳素纤维+PTFE、对位聚苯
填料V型PTFE、柔性石墨

电动放料球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
