电动三通球阀是由角行程系列智能式执行机构和三通球阀组成,是一种旋转类切断调节阀门,电动三通球阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。故称之为电动三通换向球阀。

参数

在线咨询

电动三通球阀 产品概述

      电动三通球阀是由角行程系列智能式执行机构和三通球阀组成,是一种旋转类切断调节阀门,电动三通球阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。故称之为电动三通换向球阀。



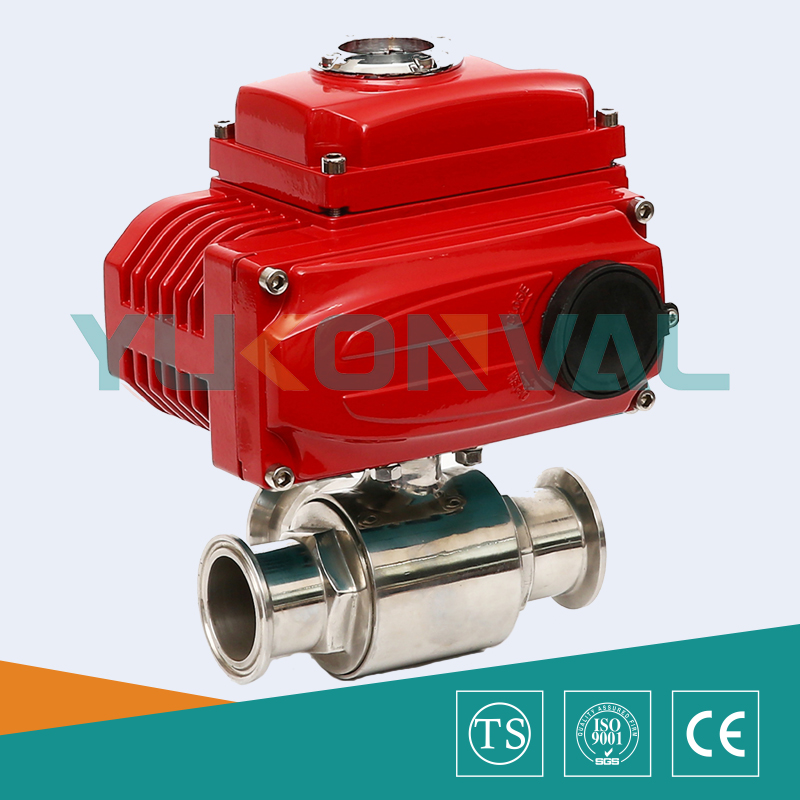

电动三通球阀(配BHV-TORK开关型执行器)卫生级电动三通球阀(配OV-TORK调节型执行器)

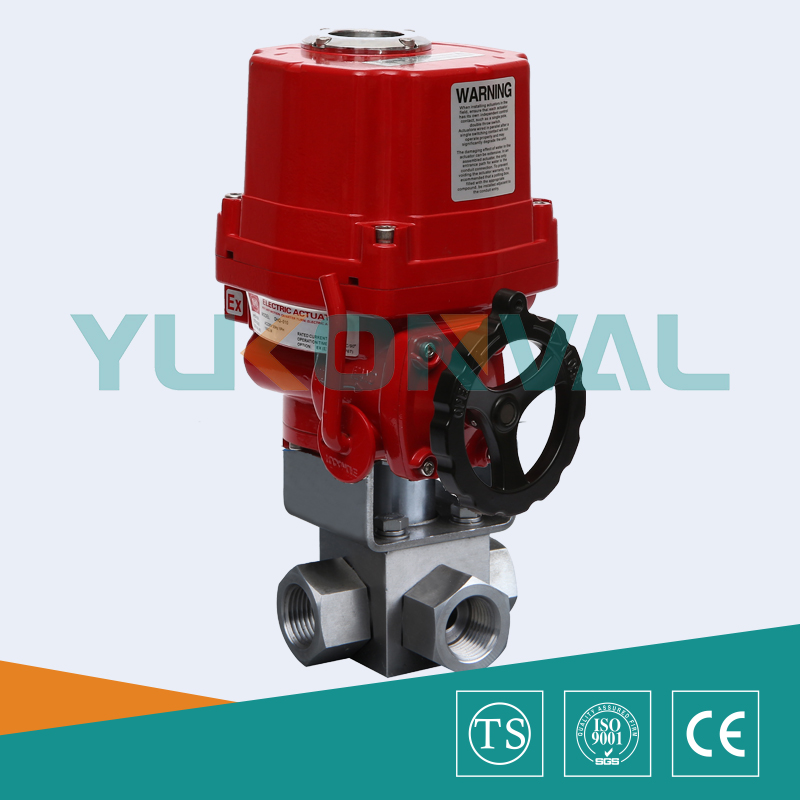

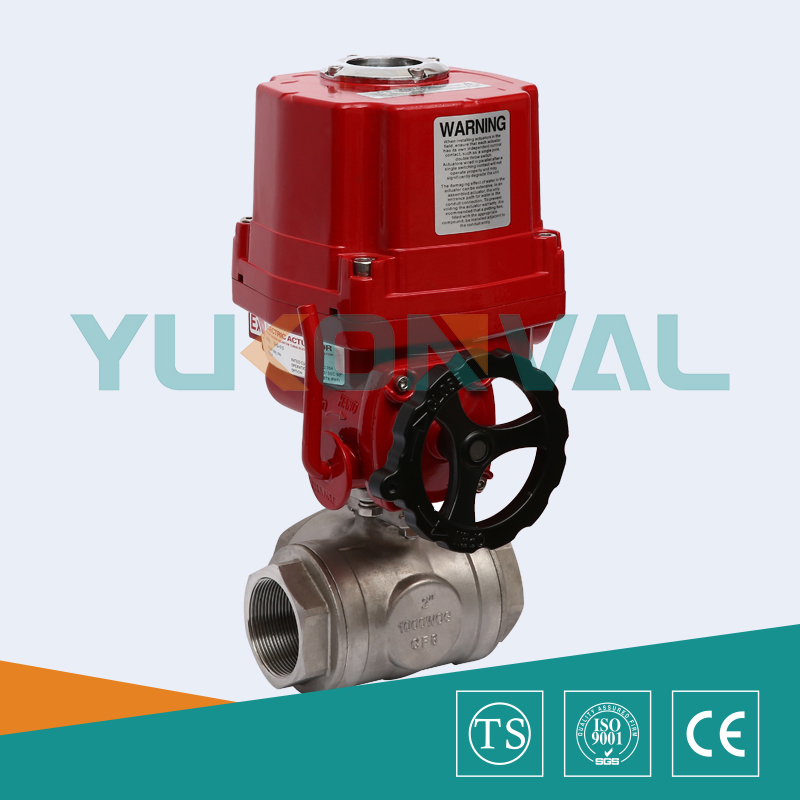

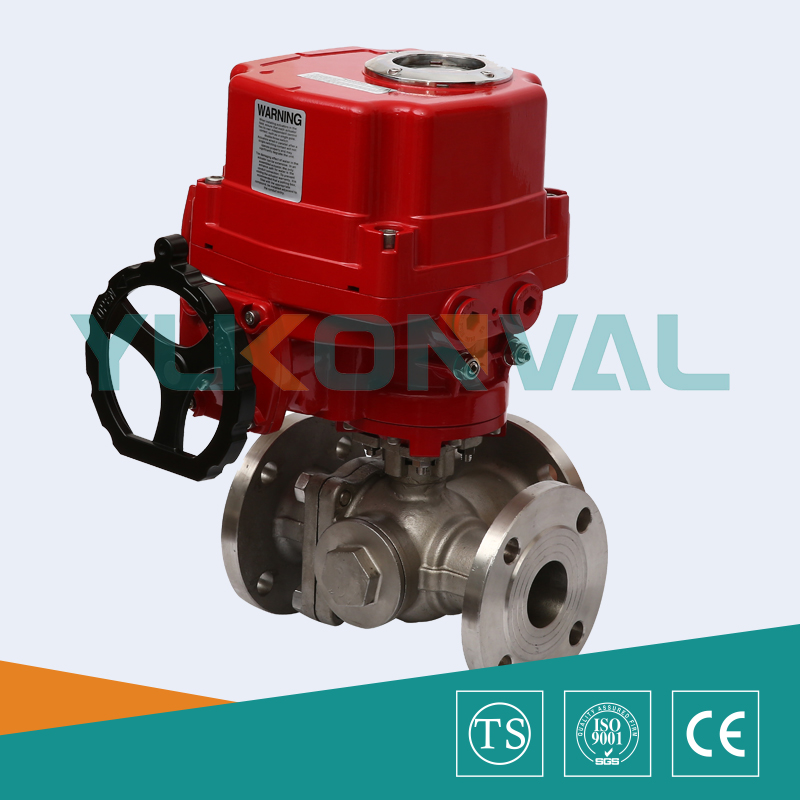

高压电动三通球阀(配BHV-TORK开关型执行器)防爆电动三通内螺纹球阀(配BHV-TORK执行器)

电动三通球阀 主要技术参数及性能

公称通径 DN(mm)1520253240506580100125150200
允许压差(MPa)≤公称压力
动作范围0~90°
阀体形式二段分体式铸造阀体
阀盖形式整体式
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式法兰式、螺纹式(适用于1/2"~2")
阀芯形式三通球型阀芯
流量特性近似快开特性
泄露量Q软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01%
基本误差±1%
回差±1%
死区≤1%
配置执行器型号OV-TORK、3810R、DZW、BV-TORK、PSQ电动执行机构
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

电动三通球阀 执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型3610R系列执行器参数引进型BHV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~1500N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°0~90°、0°~270°可选
输入信号开关量、4~20mA模拟量4~20mA模拟量信号开关量、4~20mA模拟量信号
反馈信号开关量、4~20mA模拟量4~20mA模拟量信号开关量、4~20mA模拟量信号
动作时间15秒/30秒/60秒10秒/15秒/30秒18S~112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30°~60°-30°~60°-20℃~+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能
采用优质的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

电动三通球阀 主要零件材料

零件名称材料名称
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
密封圈聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质水、气体、蒸汽、油品等硝酸等腐蚀性介质醋酸等腐蚀介质尿素等腐蚀性介质

电动三通球阀 控制方式

电动三通球阀分L型和T型,介质流通方向见下图。L型电动三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型电动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,电动三通球阀一般采用三个阀座结构,亦可根据用户要求采用四阀座结构。

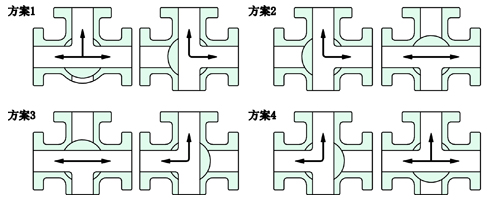

"T"型电动三通球阀 流向示意图"L"型电动三通球阀 流向示意图

电动三通球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
