电动高压球阀
电动高压球阀

电动高压球阀

电动高压球阀是由锻钢高压阀体及电子式角行程电动执行器组成。电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,在更大工作压力下能够保持其结构的抗压均匀性。适用介质: 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

参数

在线咨询

电动高压球阀 产品概述

       电动高压球阀是由锻钢高压阀体及电子式角行程电动执行器组成。电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,在更大工作压力下能够保持其结构的抗压均匀性。适用介质: 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

电动高压球阀主要特点如下:
三分体式连接锻钢固定球阀,是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到更小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能良好等。具有性能优异,可靠性高,用途广泛,价格合理等优点。

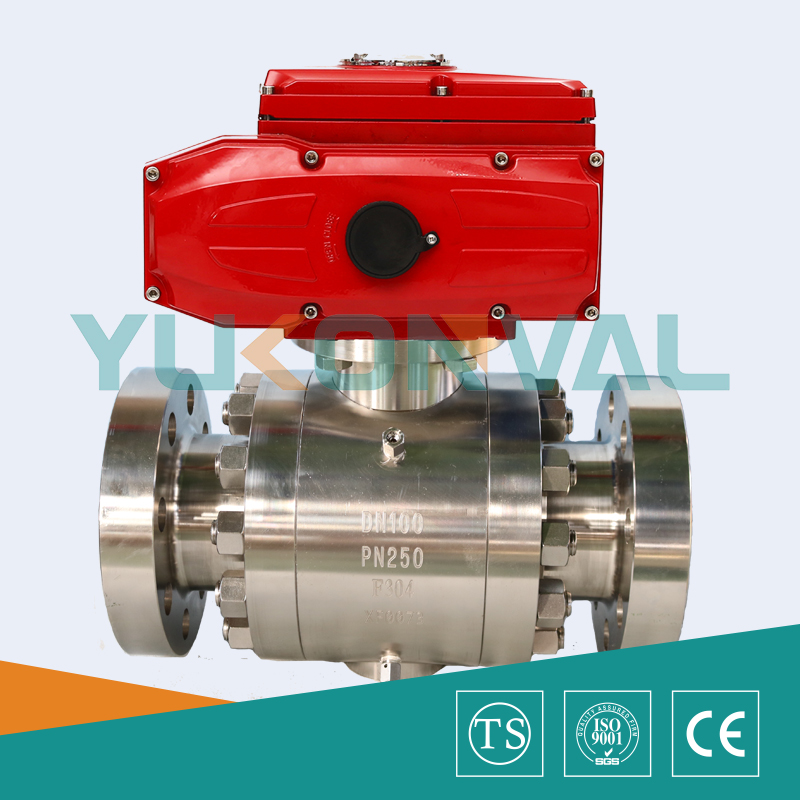

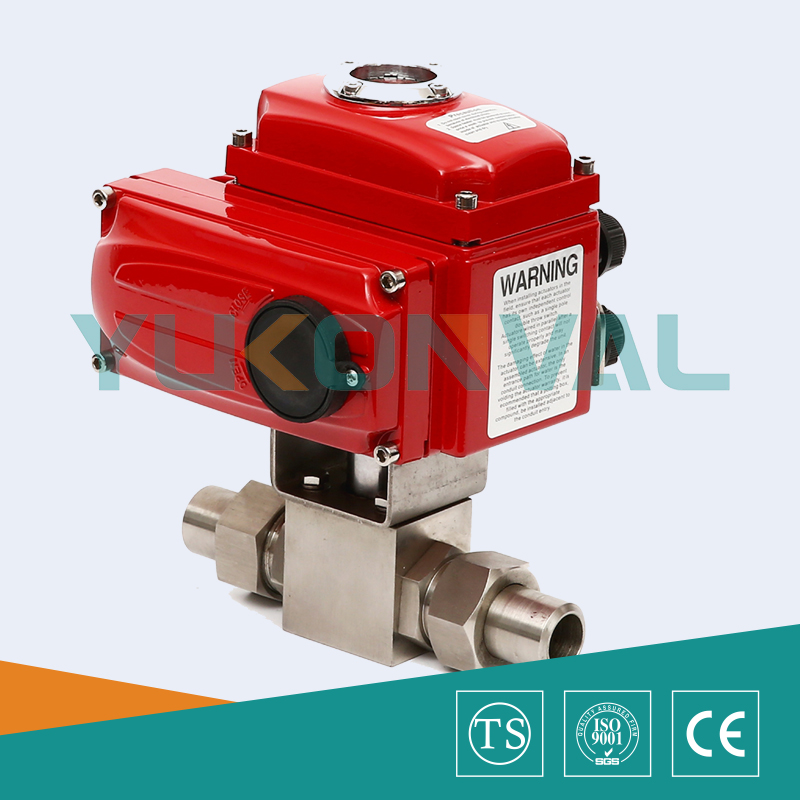

电动高压法兰球阀(OV-TORK执行器)电动高压焊接球阀(OV-TORK执行器)

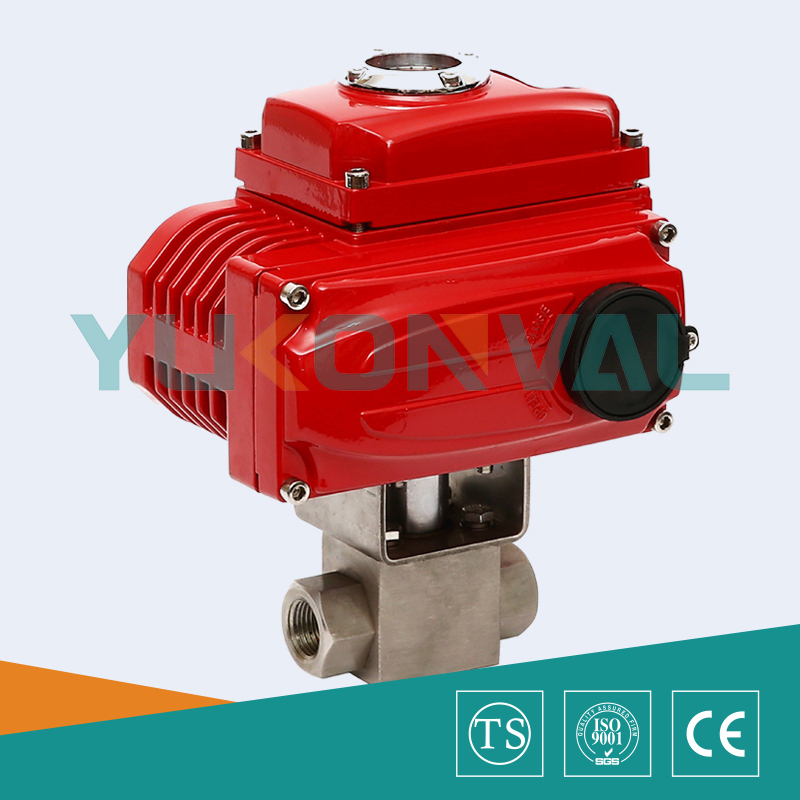

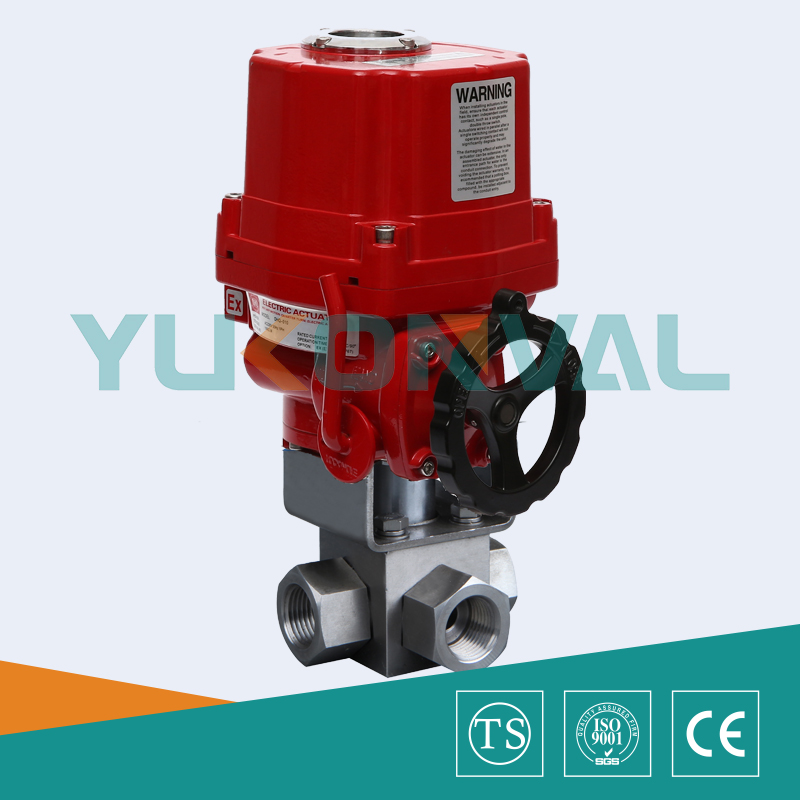

电动高压内螺纹球阀(OV-TORK执行器)电动防爆高压三通球阀(BV-TORK执行器)


电动高压球阀 主要技术参数及性能

公称通径 DN(mm)1520253240506580100
允许压差(MPa)≤公称压力
阀体形式三段式锻造阀体
公称压力PN16.0、25.0、32.0MPa、42.0MPa;ANSI 150、300、600、900、1500、2500LB
连接形式法兰式、焊接式、螺纹式(适用于PN45Mpa以内)
密封填料尼龙、V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式O型球体阀芯
流量特性近似快开特性
动作范围0~90°、0~360°
泄露量Q按GB/T4213-92,小于额定KV0.01%
基本误差±1%
回差±1%
死区≤1%(可调)
可调范围250:1
配置执行机构可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

电动高压球阀 执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型3610R系列执行器参数引进型BV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~1500N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°0~90°、0°~270°可选
动作时间15秒/30秒/60秒10秒/15秒/30秒18S~112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30°~60°-30°~60°-20℃~+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能

电动高压球阀 主要零件材料

零件名称零件材料
阀体、阀盖A105304316316L
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈PTFE、碳素纤维+PTFE、对位聚苯
填料V型PTFE、柔性石墨

电动高压球阀 主要性能指标

公称通径DN(mm)DN15-300
公称压力PN(MPa)10.016.025.032.042.0
试验压力强度试验15.024.037.548.063.0
密封试验11.017.627.535.246.2
低压气密试验0.5~0.7
适用介质水、油、气体、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动高压球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
