电动碳钢球阀
电动碳钢球阀

电动碳钢球阀

电动碳钢球阀是由碳钢球阀与角行程电动执行机构组成,电动碳钢球阀阀体采用硅溶胶精密铸造而成,阀座选用聚四氟乙烯、对位聚苯等高分子聚合材料,具有密封性能好、耐腐蚀等特点。电动铸钢球阀阀体为浮动直通式结构,且采用全通径设计,流阻力小,流通量大,不仅可做开关切断使用,亦可对管道介质进行调节控制,适用于水、蒸汽、油品等介质,被广泛应用在水处理、长输管线、化工、造纸、环保、水利、电力等行业。

参数

在线咨询

电动碳钢球阀 产品概述

    电动碳钢球阀是由碳钢球阀与角行程电动执行机构组成,电动碳钢球阀阀体采用硅溶胶精密铸造而成,阀座选用聚四氟乙烯、对位聚苯等高分子聚合材料,具有密封性能好、耐腐蚀等特点。电动铸钢球阀阀体为浮动直通式结构,且采用全通径设计,流阻力小,流通量大,不仅可做开关切断使用,亦可对管道介质进行调节控制,适用于水、蒸汽、油品等介质,被广泛应用在水处理、长输管线、化工、造纸、环保、水利、电力等行业。


(1)流体阻力小、球阀是阀类中流体阻力更小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
(3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
(4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
(6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

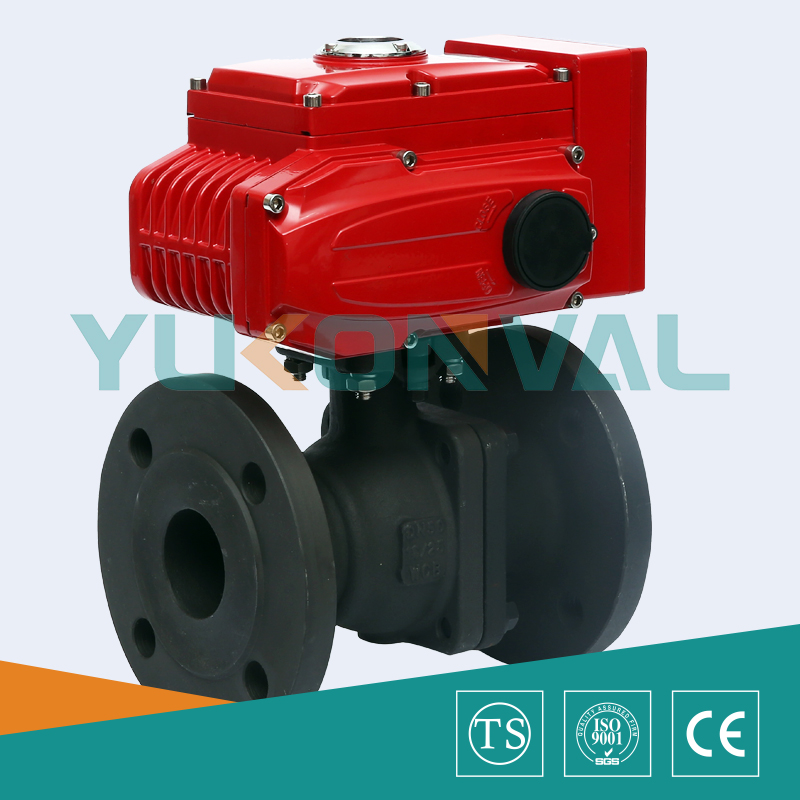

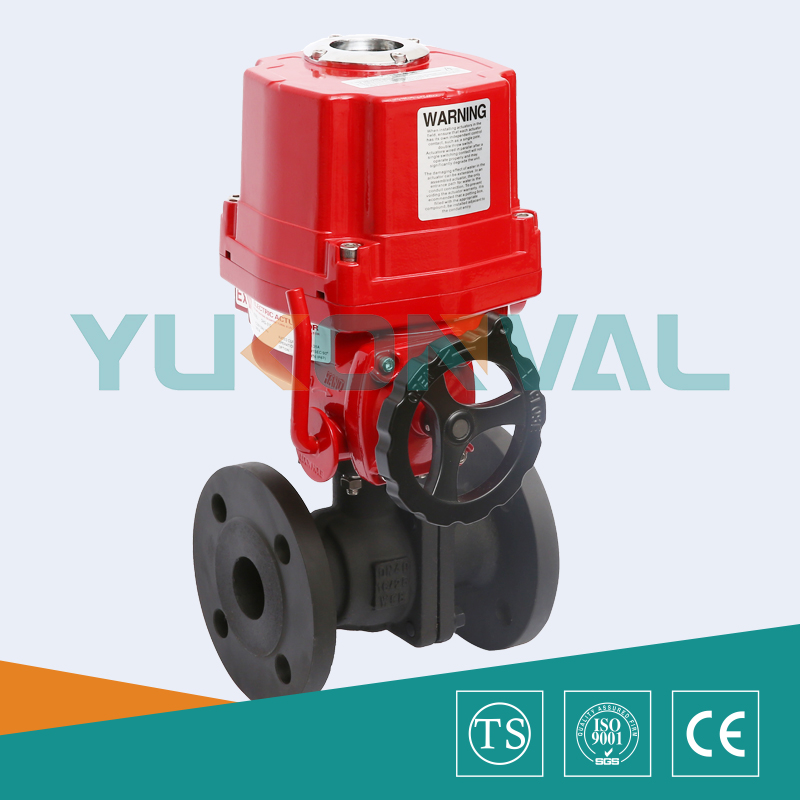

电动碳钢球阀(OV-TORK调节型执行器)电动防爆衬氟球阀(BV-TORK执行器)



电动碳钢球阀 主要技术参数

公称通径DN(mm)1520253240506580100125150200
额定流量系数KV213872112170273384512940145222223589
公称压力(MPa)PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
允许压差(MPa)≤公称压力
阀体形式两段式铸造球阀
连接形式法兰式、焊接式、螺纹式
阀芯形式"O"型球形阀芯
密封填料V型聚四氟乙烯填料、柔性石墨填料等
流量特性近似快开型
动作范围0~90°
泄露量Q按GB/T4213-92,小于额定KV0.01%
基本误差±1%
回差±1%
死区≤1%(可调)
可调范围250:1350:1
配置执行机构可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

电动碳钢球阀 执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型3610R系列执行器参数引进型BV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~1500N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°0~90°、0°~270°可选
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间15秒/30秒/60秒10秒/15秒/30秒18S~112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30°~60°-30°~60°-20℃~+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能
采用优质的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

电动碳钢球阀 主要零件材料

零件名称材料
阀体、阀盖WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈PTFE、碳素纤维+PTFE、对位聚苯
填料V型PTFE、柔性石墨

电动碳钢球阀 主要性能规范

公称通径DN(mm)DN15-300
公称压力PN(MPa)1.01.62.54.06.4
试验压力强度试验1.52.43.756.09.60
密封试验1.11.762.754.47.04
低压气密试验0.5~0.7
适用介质水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动碳钢球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
