球阀系列

电动焊接球阀
电动焊接球阀

电动焊接球阀

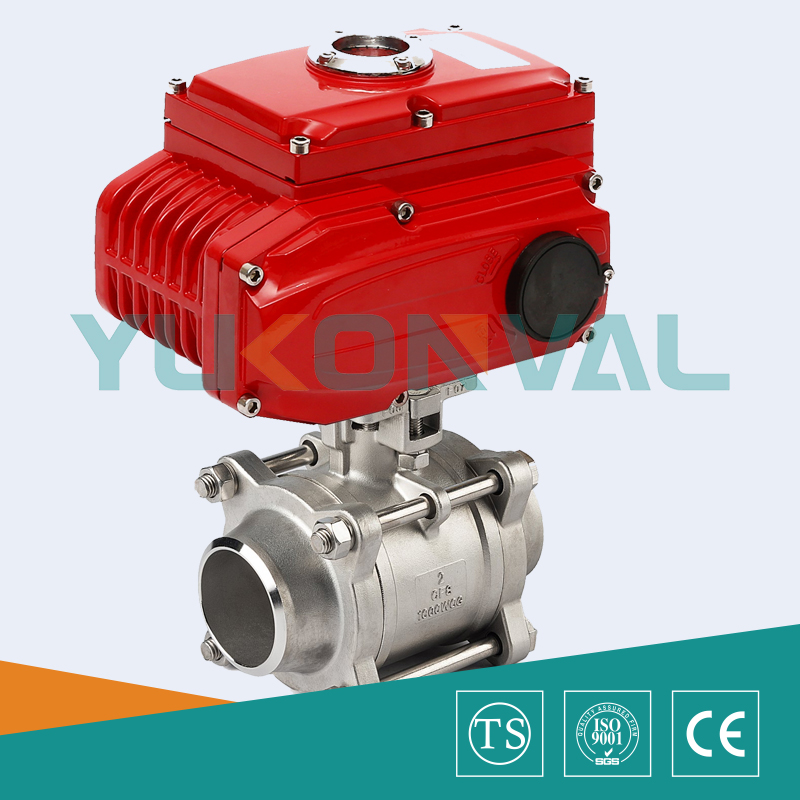

电动焊接球阀是由焊接球阀阀体及角行程电动执行器组成。电动焊接球阀所配电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动焊接球阀阀体有常规三片式焊接球阀和高压锻造焊接球阀,高压锻造焊接球阀克服了铸造阀门潜在的缺陷,在更大工作压力下能够保持其结构的抗压均匀性。适用介质: 水、油、气及腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

参数

在线咨询

电动焊接球阀 产品概述

      电动焊接球阀是由焊接球阀阀体及角行程电动执行器组成。电动焊接球阀所配电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动焊接球阀阀体有常规三片式焊接球阀和高压锻造焊接球阀,高压锻造焊接球阀克服了铸造阀门潜在的缺陷,在更大工作压力下能够保持其结构的抗压均匀性。适用介质: 水、油、气及腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。




电动焊接球阀(OV-TORK执行器)高压电动焊接球阀(OV-TORK执行器)

电动焊接球阀 主要技术参数及性能

公称通径 DN(mm)6810152025324050
允许压差(MPa)≤公称压力
阀体形式三段式锻造阀体
公称压力PN16.0、25.0、32.0、42.0 MPa;ANSI 150、300、600、900、1500、2500LB
连接形式焊接式(对焊、承插焊)
密封填料尼龙、V型聚四氟乙烯填料等
阀芯形式O型球体阀芯
流量特性近似快开特性
动作范围0~90°、0~360°
泄露量Q软密封:零泄漏
基本误差±1%
回差±1%
死区≤1%(可调)
可调范围250:1
配置执行机构可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

电动焊接球阀 执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型BV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°、0°~270°可选
动作时间15秒/30秒/60秒18S~112S
保护装置过热保护内置过热保护、过载保护
环境温度-30°~60°-20℃~+70℃
手动操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计电位计、比例控制单元
驱动电机8W/E鼠笼式异步电机
进线接口PE1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能

电动焊接球阀 主要零件材料

零件名称零件材料
阀体304316316L
球体304316316L
阀杆304316316L
阀座密封圈PTFE、碳素纤维+PTFE、对位聚苯、高压尼龙密封
填料V型PTFE、增强四氟

电动焊接球阀 主要性能指标

公称通径DN(mm)DN15-300
公称压力PN(MPa)10.016.025.032.042.0
试验压力强度试验15.024.037.548.063.0
密封试验11.017.627.535.246.2
低压气密试验0.5~0.7
适用介质水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动焊接球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
